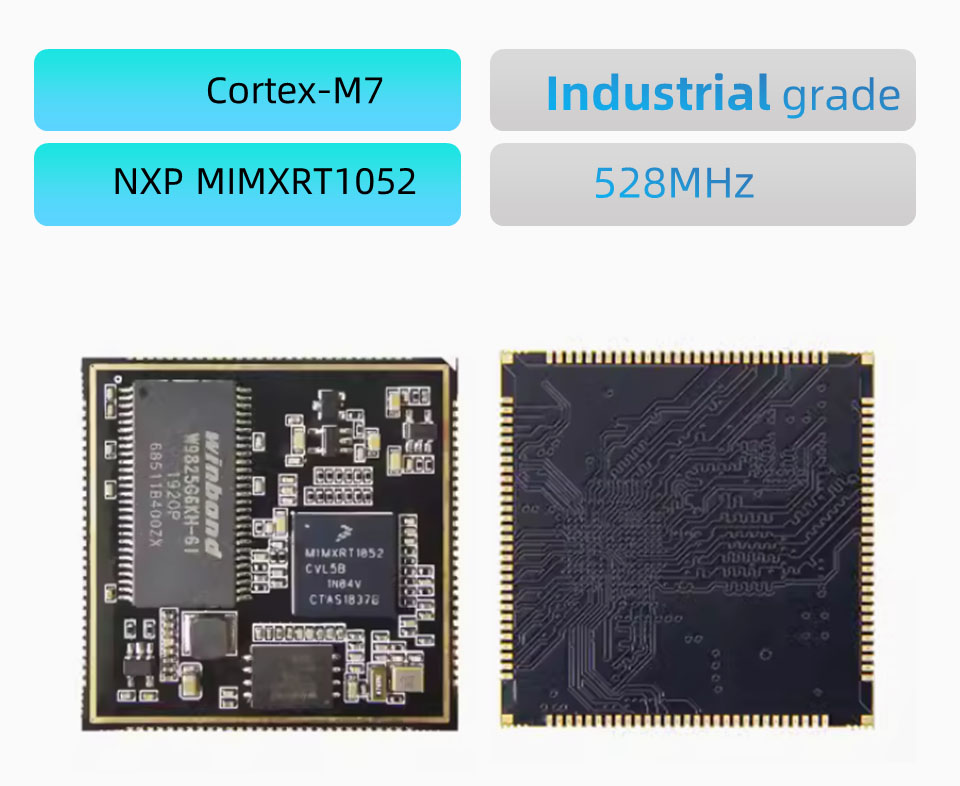

●บอร์ด Core RT1052 S2 นี้ได้รับการออกแบบตามโปรเซสเซอร์ NXP MIMXRT1052CVL5B
●ส่วนประกอบของบอร์ดทั้งหมดทำจากวัสดุระดับอุตสาหกรรม

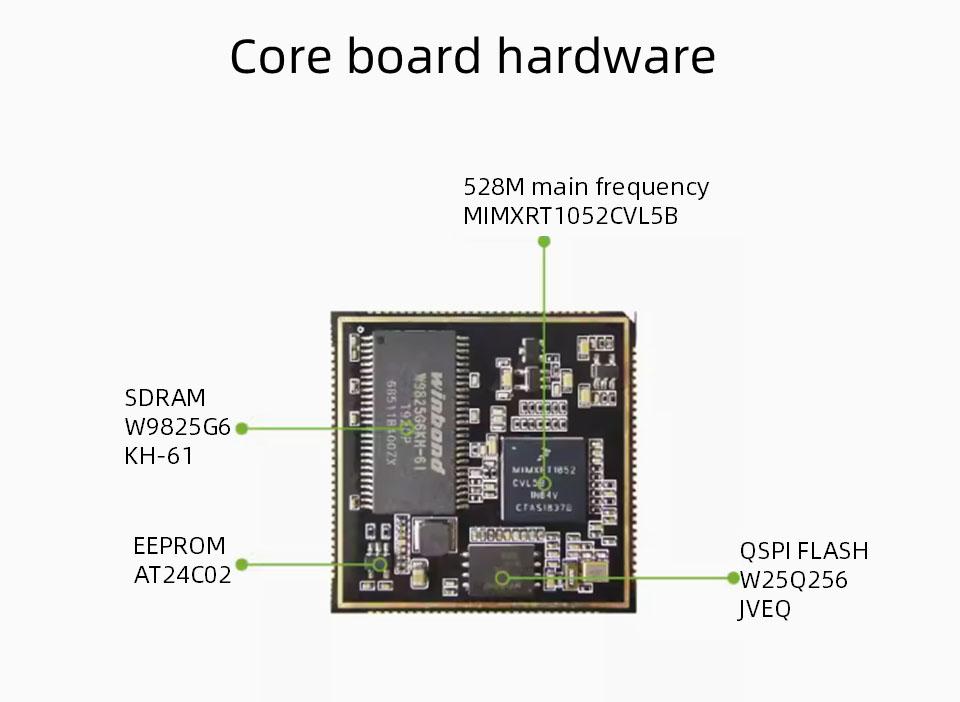

●ทรัพยากรฮาร์ดแวร์ของคณะกรรมการหลักรวมถึง
● 32MB SDRAM, 32MB หรือแฟลชและ 256B EEPROM
● PCB ใช้การออกแบบทองสีดำ 6 ชั้นโดยมีขนาดโดยรวม 38*38 มม. รวม 116 พินและระยะห่างพิน 1.0 มม. ยกเว้นบัส SEMC ส่วนที่เหลืออีก 10 พินของชิปจะถูกนำออกไป
ชิปหลัก: mimxrt1052cvl5b, cortex-m7 core, ความถี่หลัก 528MHz
SDRAM: 2MB, แพ็คเกจ TSSOP, แบรนด์ Winbond, เกรดอุตสาหกรรม
แฟลช: 32MB, แพ็คเกจ WSON8, แบรนด์ Winbond, เกรดอุตสาหกรรม
EEPROM: AT24C02 256B
Ethernet Phy: ไม่มี
ขนาด PCB: 38*38 มม.
แหล่งจ่ายไฟ: 3.3V
ฝาครอบโล่: ไม่มีฝาปิดโล่
GPIO: 116 พิน, ระยะห่างของพิน 1.0 มม. ยกเว้นบัส SEMC, I0 อื่น ๆ ทั้งหมดถูกนำออก
อุณหภูมิการทำงาน: -40 ~ 85 ° C เกรดอุตสาหกรรม

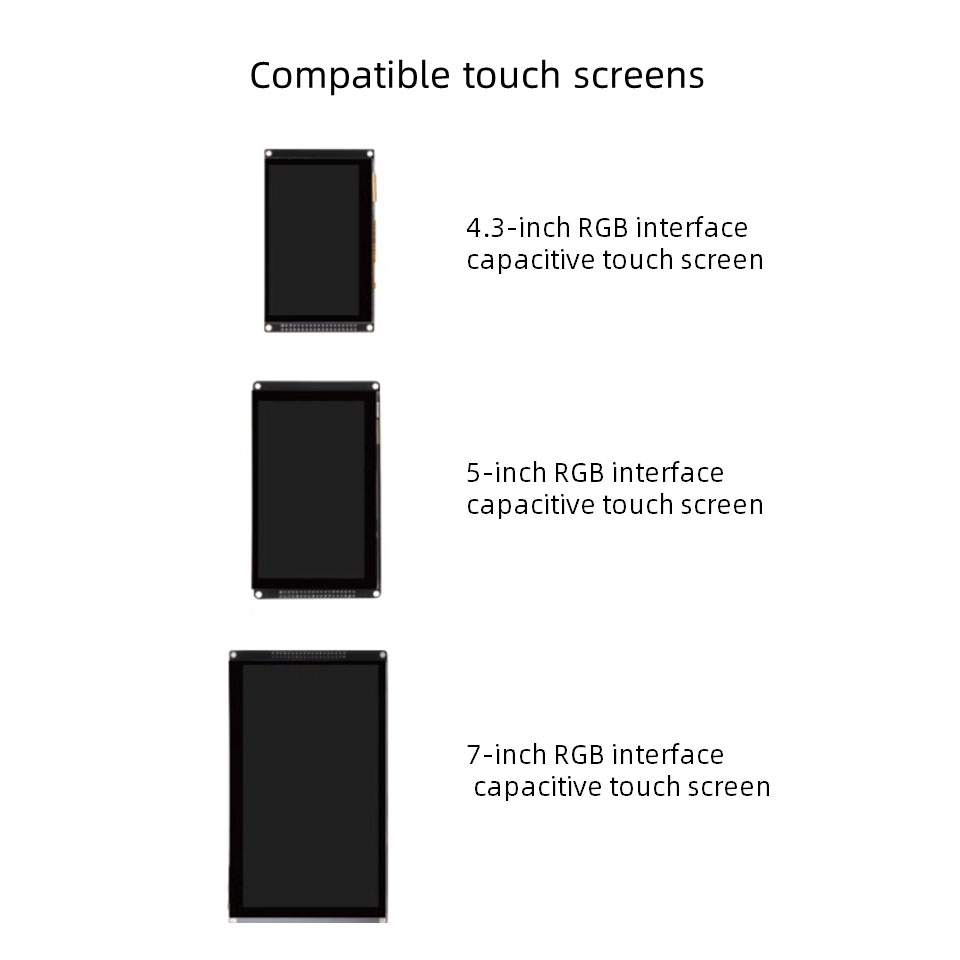

● LCD: 1 ช่อง
● USB: 2 ช่องทางพร้อม Phy ความเร็วสูง
● SDIO: 2 ช่อง
●I²C: 4
● SPI: 4
● uart: 8
● Sai: 3
● ADC: 2 (16 ช่องแต่ละช่อง), 12bit
● PWM: 4
● JTAG: 1 ช่อง
● SPDIF: 2 ช่อง
● Can: 2
●หมายเหตุ: ข้อมูลข้างต้นอาจนำกลับมาใช้ใหม่โปรดดูคำอธิบาย PIN บอร์ดหลักเป็นการออกแบบอ้างอิง
หมายเหตุ: บอร์ดสามารถปรับแต่งได้ด้วยลำดับขั้นต่ำ 500
