คณะกรรมการพัฒนาคอมพิวเตอร์ RK3576 SBC

RK3576 การแนะนำเมนบอร์ด

• บอร์ด TP-3 RK3576 มีประสิทธิภาพที่ทรงพลังและสามารถใช้เป็นคอมพิวเตอร์บอร์ดเดี่ยวประสิทธิภาพสูงและเมนบอร์ดแบบฝังตัวสำหรับการแสดงผลการควบคุมการส่งสัญญาณเครือข่ายการจัดเก็บไฟล์การคำนวณขอบและสถานการณ์อื่น ๆ
• การใช้ RockChip RK3576 เป็นชิปหลักความถี่หลักสามารถสูงถึง 2.2GHz, การรวมคอร์เท็กซ์ 642-bit-a72 และ quad-core 64-bit 64-bit-a53, โปรเซสเซอร์ที่มีขนาดแปดคอร์ต จอแสดงผลหลายหน้าจอ NPU อิสระในตัวทำให้เกิดสถานการณ์ AI ต่างๆ
• จัดเตรียมชุดหน่วยความจำและการจัดเก็บข้อมูลที่หลากหลายให้เลือกการกำหนดค่าฮาร์ดแวร์ออนบอร์ดที่สมดุลและแอปพลิเคชันที่หลากหลาย 24
• พลังการคำนวณ NPU อิสระในตัวสามารถเข้าถึง 6TOPS ทำให้เกิดสถานการณ์ AI ต่างๆ
• มันมีอินเทอร์เฟซการขยายตัวสูงและการขยายตัวที่หลากหลายรวมถึงพอร์ต Gigabit Ethernet, RGMI, USB3.0, USB2.0, Minipcle, Minihdmi, อินเตอร์เฟสหน้าจอ MIPI และอินเทอร์เฟซกล้อง MIPI, อินเทอร์เฟซเสียง
• รองรับภาพรวมของระบบปฏิบัติการ Android, Debain และ Ubuntu อย่างเป็นทางการและสามารถนำไปใช้กับสภาพแวดล้อมแอปพลิเคชันที่แตกต่างกันมากกว่า 8 สภาพ
• มันเป็นโอเพ่นซอร์สอย่างสมบูรณ์จัดเตรียมแบบฝึกหัดอย่างเป็นทางการและให้ชุดพัฒนาไดรเวอร์ SDK ที่สมบูรณ์แผนการออกแบบและทรัพยากรอื่น ๆ ซึ่งสามารถใช้งานได้ง่าย

คุณสมบัติการพัฒนา RK3576

• รองรับระบบปฏิบัติการหลายระบบไม่ว่าจะเป็นการพัฒนาหรือความบันเทิงก็สามารถพึงพอใจได้ง่าย!: ระบบปฏิบัติการ Ubuntu/Debian Android/Robot

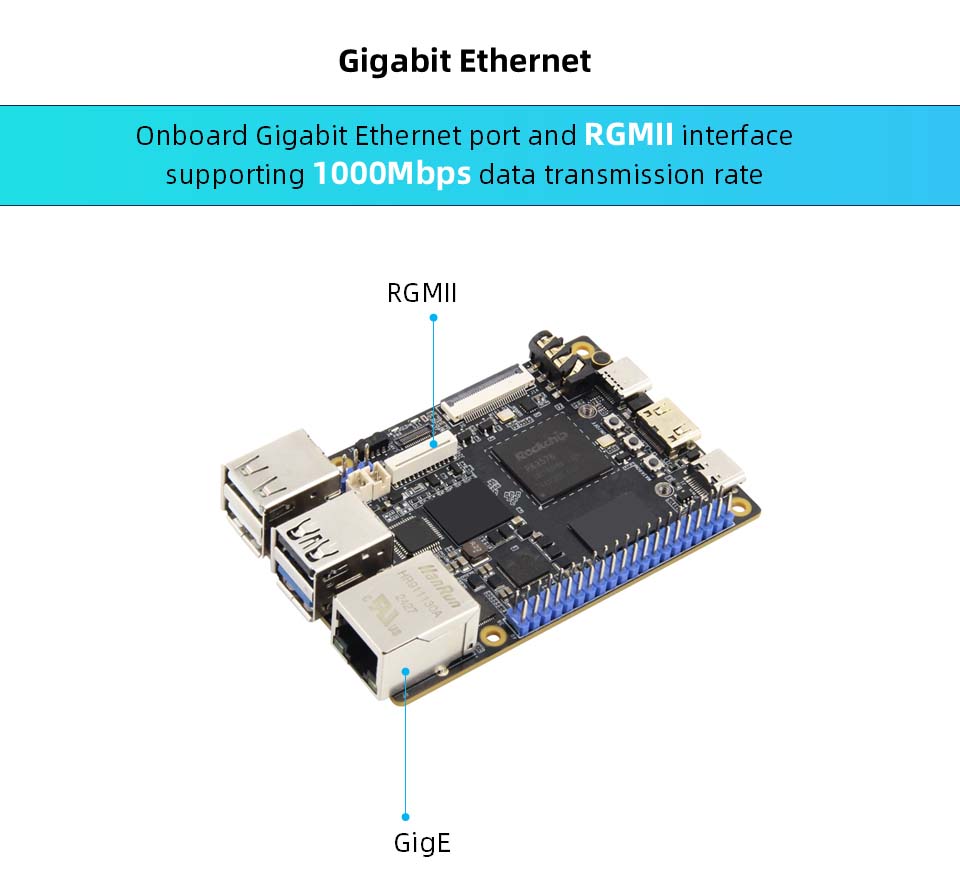

• Onboard Gigabit Ethernet Port และ RGMII Interface รองรับอัตราการส่งข้อมูล 1,000Mbps
• NPU อิสระในตัวพลังคอมพิวเตอร์สามารถเข้าถึง 6TOPS ใช้สถาปัตยกรรมสามคอร์รองรับ Int4/Int8/Int16/FP16/BF16/TF32
• รองรับได้สูงสุด 8K@30 เฟรม H.264/H.265/VP9/AV2/AVS2 DECODING และ 4K@60 เฟรม H.264/H.265 การเข้ารหัสวิดีโอ
• รองรับจอแสดงผลแบบสามหน้าจอรองรับได้สูงสุด 4K@120 เฟรม + 2K@60 เฟรม + 1080p@60 เฟรมในเวลาเดียวกัน

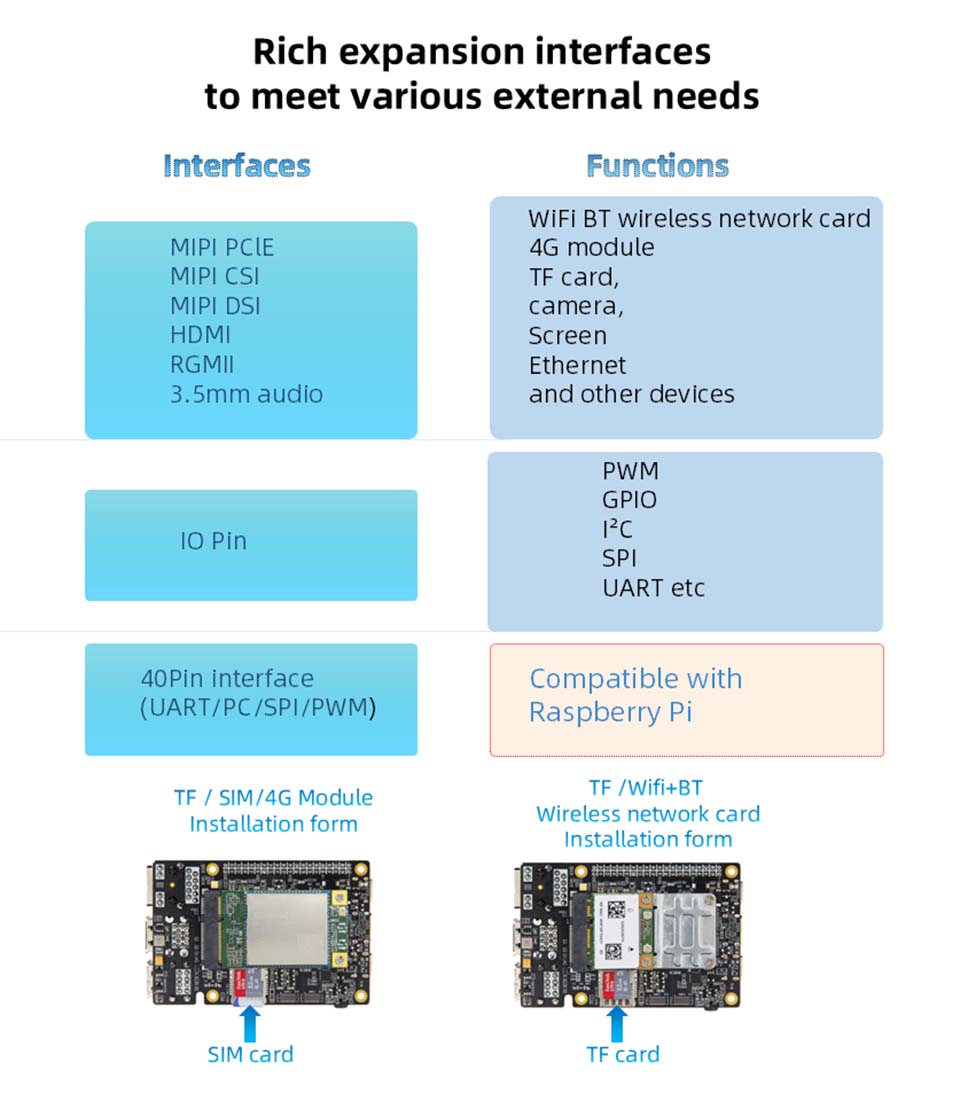

• อินเทอร์เฟซการขยายตัวที่หลากหลาย

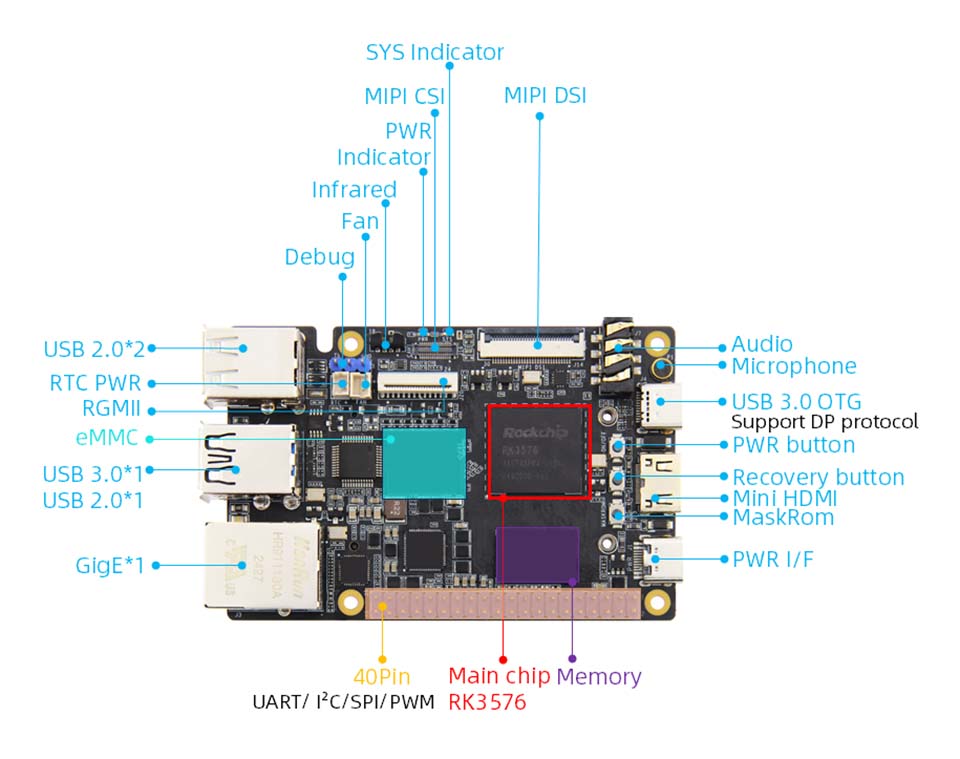

การกำหนดค่าฮาร์ดแวร์บอร์ด RK3576

• อินเทอร์เฟซพลังงาน: อินพุต 5V@4A DC อินเตอร์เฟส Type-C (ไม่มีความสามารถในการส่งข้อมูล)
• ชิปหลัก: RK3576 (Quad-core A72 + quad-core A53, Mali-G52 MC3, กำลังคอมพิวเตอร์ 6T)
• หน่วยความจำ: 2/4/8GB, LPDDR4X (ข้อกำหนดการจัดเก็บอื่น ๆ สามารถปรับแต่งได้)
• ที่เก็บข้อมูล: 0/32/64GB, EMMC (ข้อกำหนดการจัดเก็บอื่น ๆ สามารถปรับแต่งได้)
• อีเธอร์เน็ต: พอร์ตเครือข่ายกิกะบิต*1 รองรับอัตราการส่งข้อมูล 10/100/1000MBPS; อินเตอร์เฟส RGMI*1 รองรับอัตราการส่งข้อมูล 10/100/1000MBPS สามารถเชื่อมต่อกับโมดูล RGMII Gigabit Ethernet ของเรา
• HDMI: HDMI2.1 เอาต์พุต*1 รองรับการแสดงผลหลายหน้าจอพร้อมหน้าจออื่น ๆ ความละเอียดสูงสุด 4K@120FPS
• MIPI-DSI: อินเทอร์เฟซหน้าจอ MIPI * 1 สามารถเสียบเข้ากับหน้าจอ Wildfire MIPI รองรับหน้าจอหลายหน้าจอพร้อมหน้าจออื่น ๆ โหมด MIPI เดี่ยวที่มีความละเอียดสูงสุด 2560 * 1600 @ 60FPS

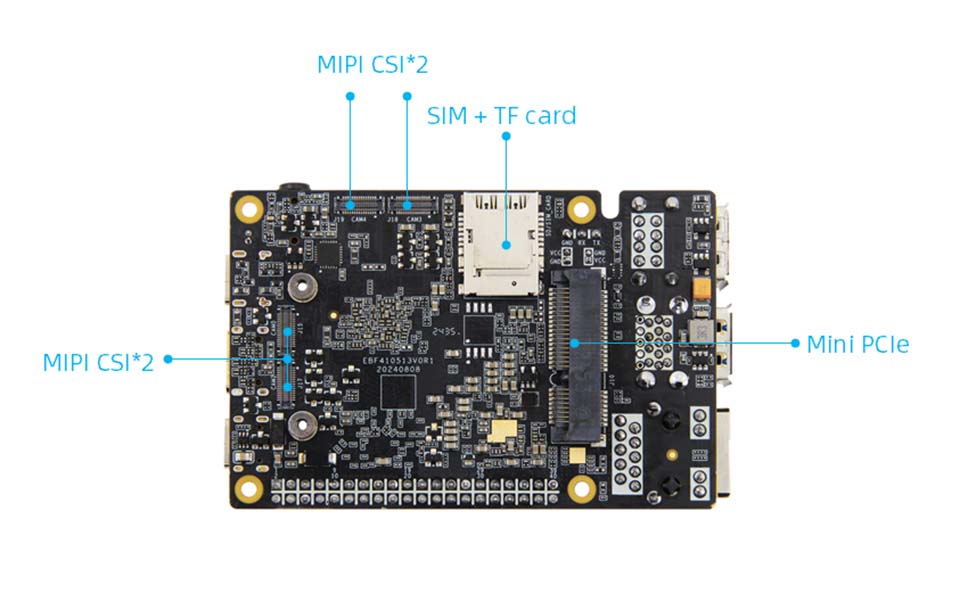

• mipi-csi: 2 * 15pin btb กล้องอินเทอร์เฟซ * 5 (ด้านหน้า * 1, back * 4) สามารถเสียบเข้ากับกล้อง MIPI ของเรา
• USB2.0: อินเตอร์เฟส Type-A * 3 (โฮสต์)
• USB3.0: อินเทอร์เฟซ Type-A * 1 (โฮสต์); อินเทอร์เฟซ Type-C * 1 (OTG) สำหรับอินเทอร์เฟซการเผาไหม้เฟิร์มแวร์รองรับโปรโตคอล DP สามารถใช้กับหน้าจออื่น ๆ ได้
• PCLE Interface: Mini-Pcle ​​Interface สามารถใช้กับการ์ดเครือข่าย WiFi ความสูงหรือครึ่งความสูง, โมดูล 4G หรือโมดูลอินเตอร์เฟสขนาดเล็กอื่น ๆ
• Sim+TF Card Card: สามารถใส่การ์ดซิมและการ์ด Micro SD (TF) ในเวลาเดียวกันรองรับการ์ด TF เพื่อเริ่มระบบได้สูงสุด 512GB ต้องใช้ฟังก์ชั่นซิมการ์ดกับโมดูล 4G
• อินเทอร์เฟซ 40pin: เข้ากันได้กับ Raspberry Pi 40pin Interface รองรับฟังก์ชั่น PWM/GPIO/C/SPI/UART
• ดีบักพอร์ตอนุกรม: พารามิเตอร์เริ่มต้น 1500000-8-N-1
• เสียง: ไมโคร*1, ไมโครโฟนตัวเก็บประจุ; เอาต์พุตหูฟัง + อินเทอร์เฟซอินเตอร์เฟส 2-in-1*1 อินพุต
• ปุ่ม: ปุ่มเปิดปิด*1; ปุ่ม maskrom*1; ปุ่มกู้คืน*1
• LED: ตัวบ่งชี้พลังงาน*1; ตัวบ่งชี้ระบบ*1
• ตัวรับสัญญาณอินฟราเรด: รองรับฟังก์ชั่นการควบคุมระยะไกลอินฟราเรด
• RTC: ซ็อกเก็ตพลังงาน RTC*1

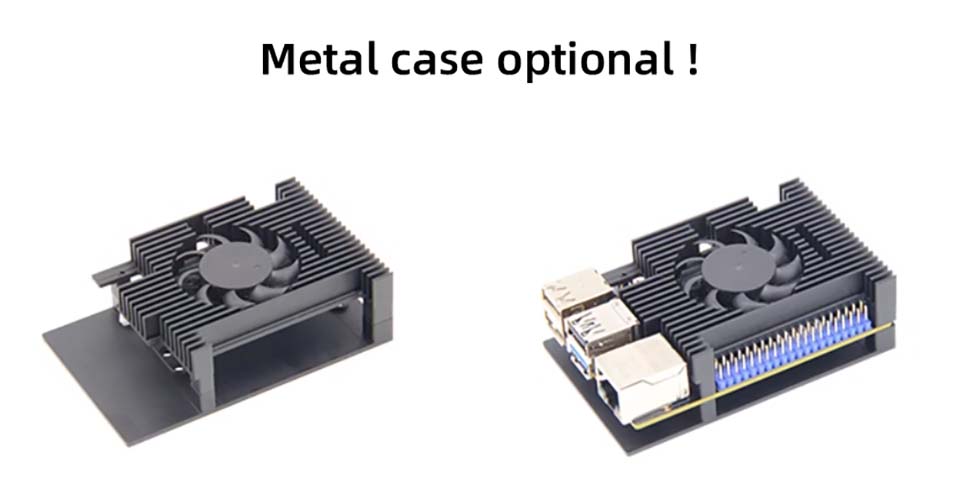

• อินเทอร์เฟซพัดลม: รองรับการติดตั้งพัดลม 5V สำหรับการระบายความร้อน

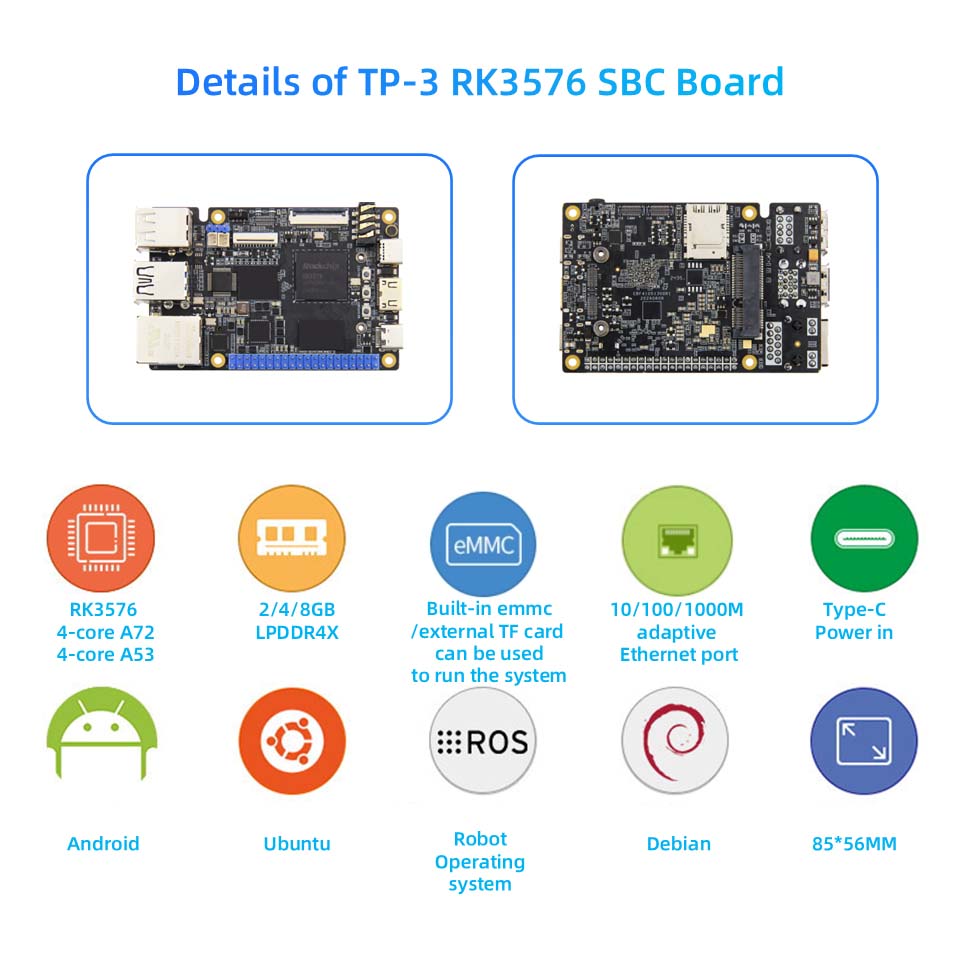

พารามิเตอร์อื่น ๆ ของบอร์ด RK3576 นี้

ระบบ: Android 14, Ubuntu, Debian

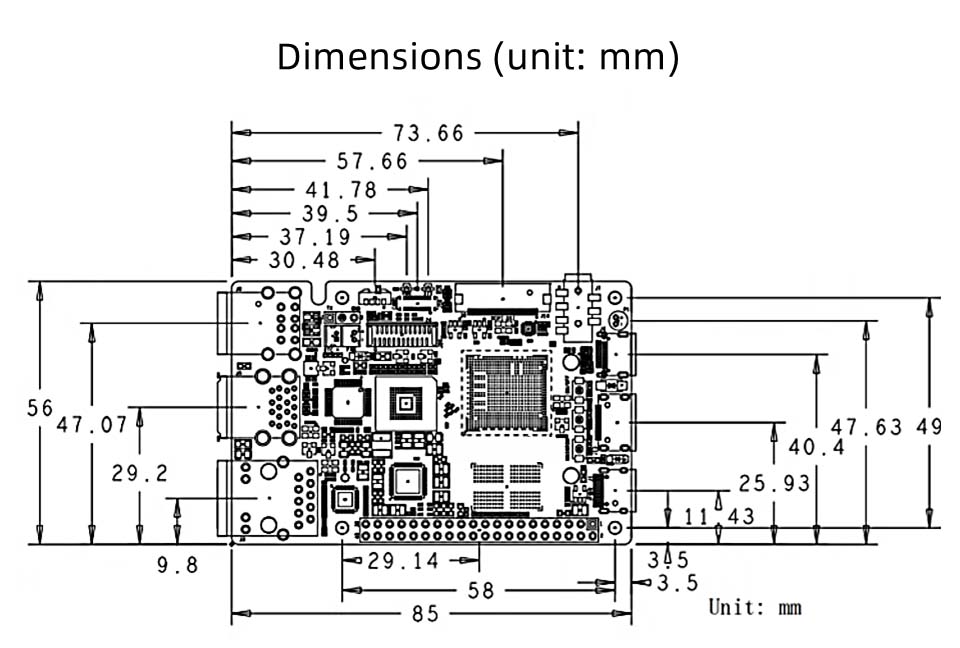

ขนาด: 85*56 มม.
