คณะกรรมการพัฒนาคณะกรรมการ RK3588 Board-to-Board มีวัตถุประสงค์เพื่อเปิดใช้งานการผสมผสานที่ยืดหยุ่นระหว่างบอร์ดหลักและกระดานย่อยฟังก์ชั่น (บอร์ดผู้ให้บริการ) โดยใช้การออกแบบแบบแยกส่วนและใช้อินเทอร์เฟซที่ได้มาตรฐาน (เช่น PCIE, MXM, ตัวเชื่อมต่อบอร์ดต่อบอร์ดความเร็วสูง)
เมื่อเปรียบเทียบกับบอร์ดรวมหรือคอมพิวเตอร์บอร์ดเดี่ยวมาเธอร์บอร์ดบอร์ดถึง -Board จะแบ่งปันข้อดีหลักต่อไปนี้:
| ข้อได้เปรียบ | บอร์ดการพัฒนา B2B | บอร์ด MCU แบบดั้งเดิม |
| ความสามารถในการขยายได้ | โมดูลาร์สลับง่าย | อุปกรณ์ต่อพ่วงแก้ไขสายจัมเปอร์ |
| คุณภาพสัญญาณ | รองรับสัญญาณระดับ GHZ | จำกัด อยู่ที่ GPIO/UART ความเร็วต่ำ |
| ความเร็วในการพัฒนา | ใช้โมดูลที่ผ่านการตรวจสอบซ้ำ | ต้องมีการออกแบบฮาร์ดแวร์เต็มรูปแบบเต็มรูปแบบ |
| ใช้เคส | ระบบที่ซับซ้อน (AI/Industrial) | การควบคุมอย่างง่าย (การบันทึกเซ็นเซอร์) |
● SOC ที่ทรงพลัง: Rockchip RK3588 (8-core Cortex-A76/A55, 6tops NPU)
●การออกแบบแบบแยกส่วน: ตัวเชื่อมต่อ B2B ที่ยืดหยุ่นสำหรับการขยายตัวที่กำหนดเอง
●อินเทอร์เฟซความเร็วสูง: PCIE 3.0, USB 3.1, Dual Gigabit Ethernet, SATA
● Multi-Display: รองรับ 8K@60FPS + 4K@60FPS เอาต์พุตพร้อมกัน
●เกรดอุตสาหกรรม: -40 ° C ถึง +85 ° C การทำงาน
●อินเทอร์เฟซที่สมบูรณ์: Mini PCIE, M.2 M Key, Mipi CSI

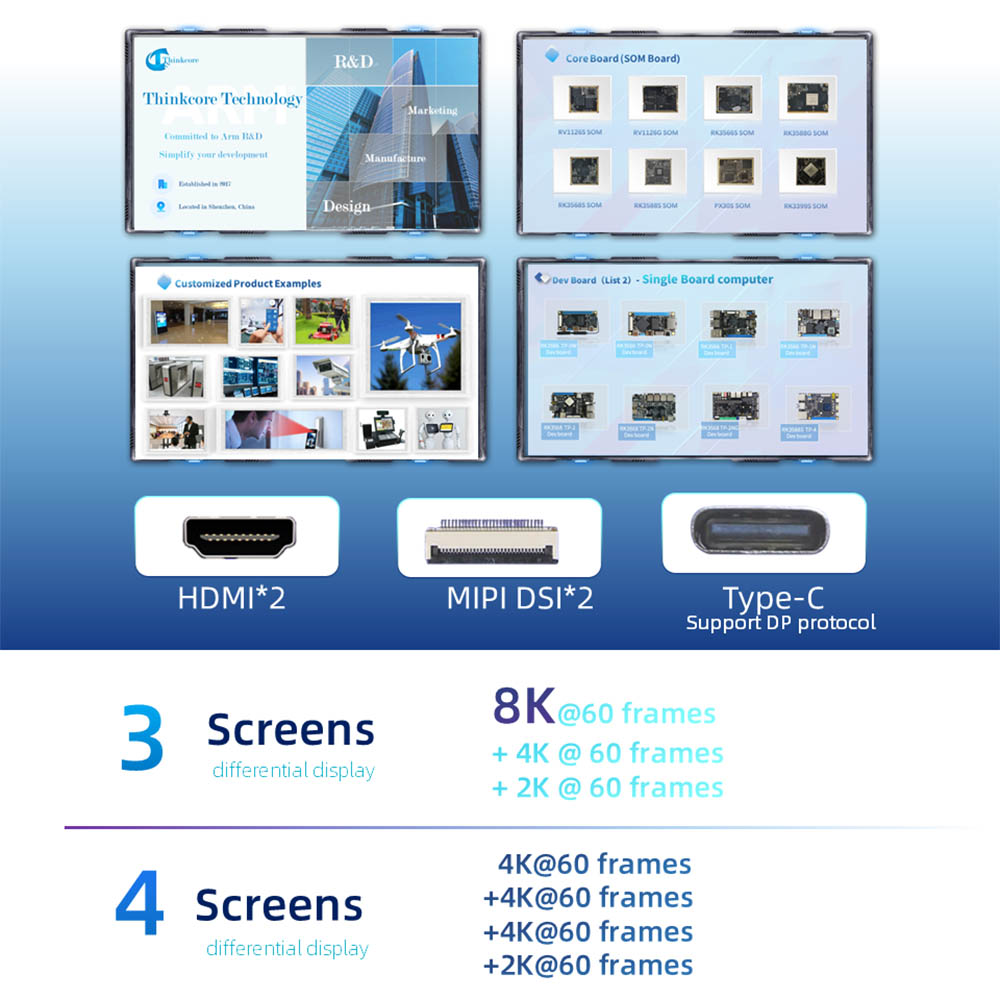

●การแสดงผลที่แตกต่างกันหลายจอ: รองรับจอแสดงผลแบบต่างกันสามหน้าจอและจอแสดงผลแบบต่างกันสี่หน้าจอ HDMI*2; mipi dsi*2; Type-C (รองรับโปรโตคอล DP)

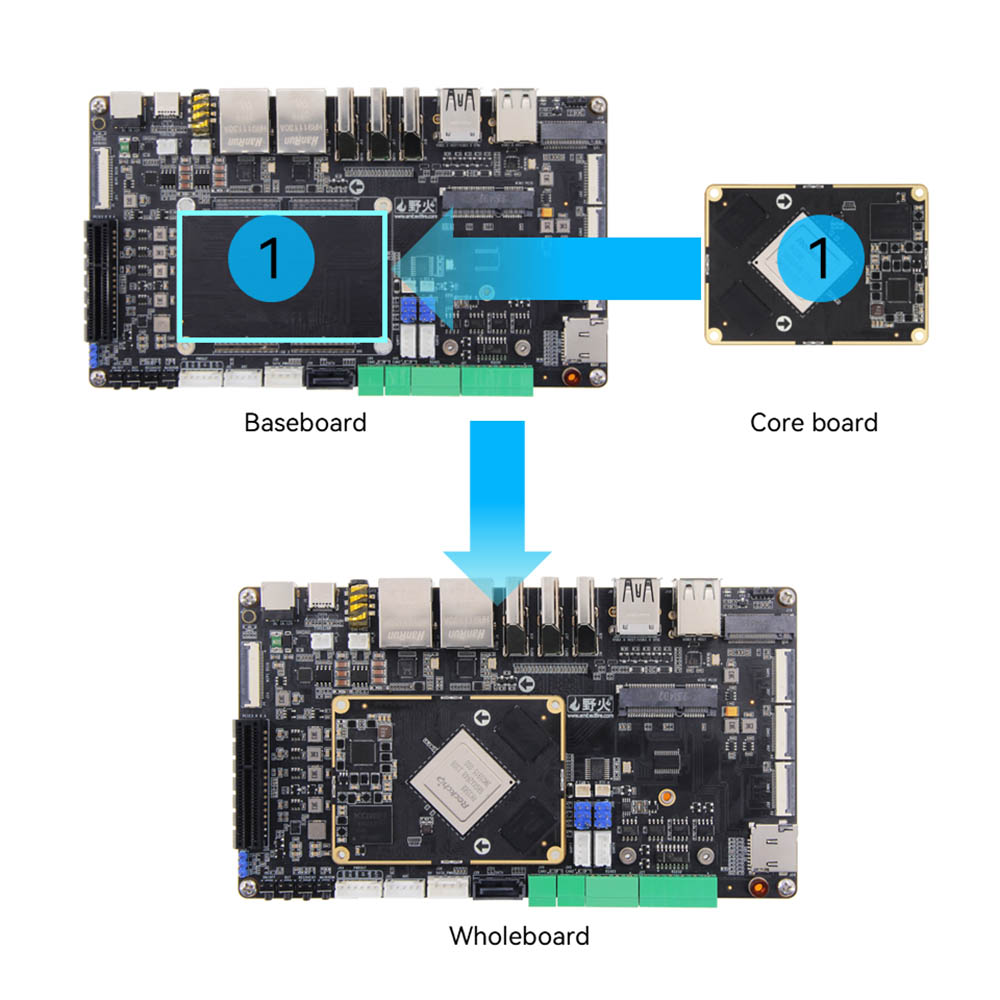

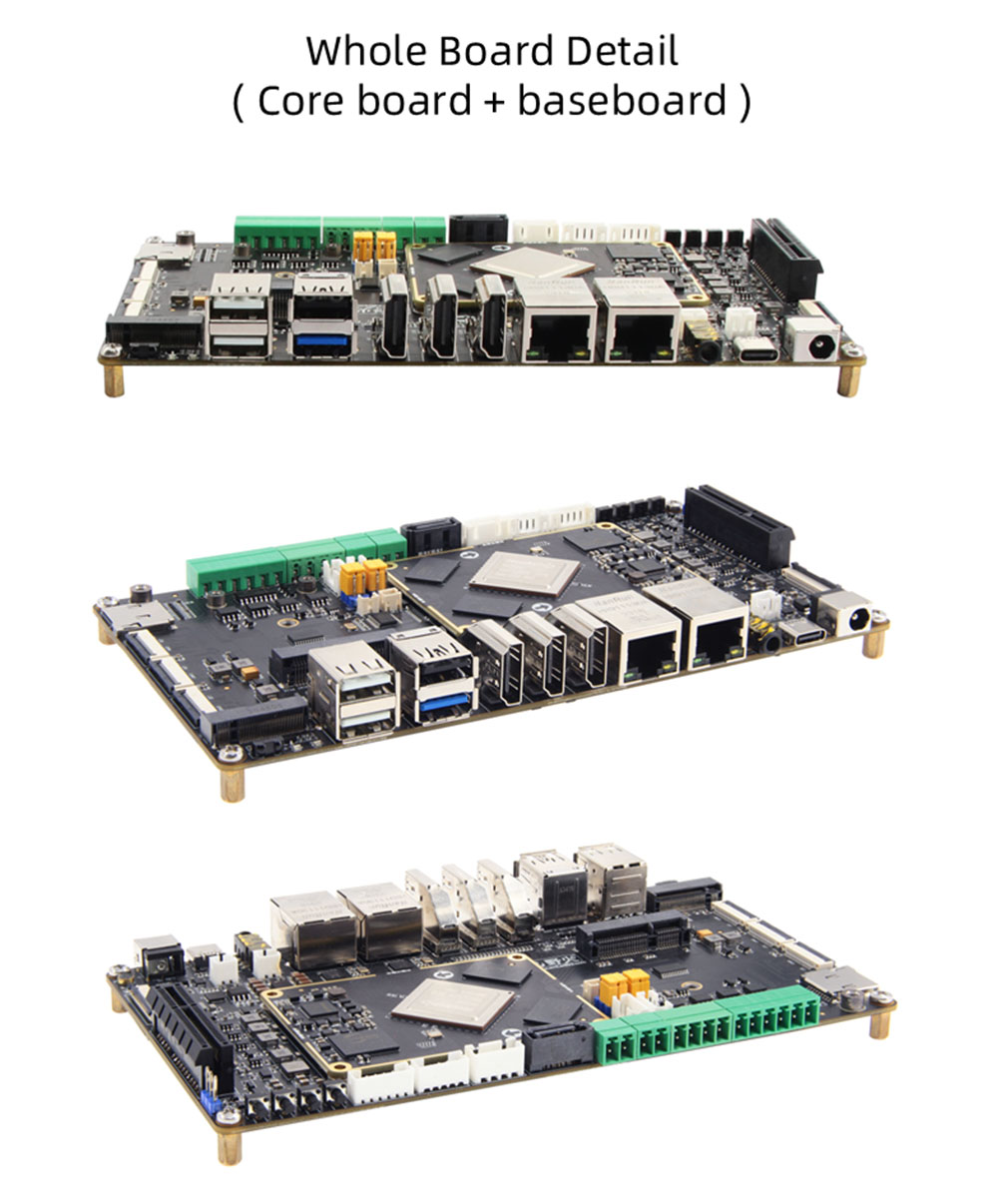

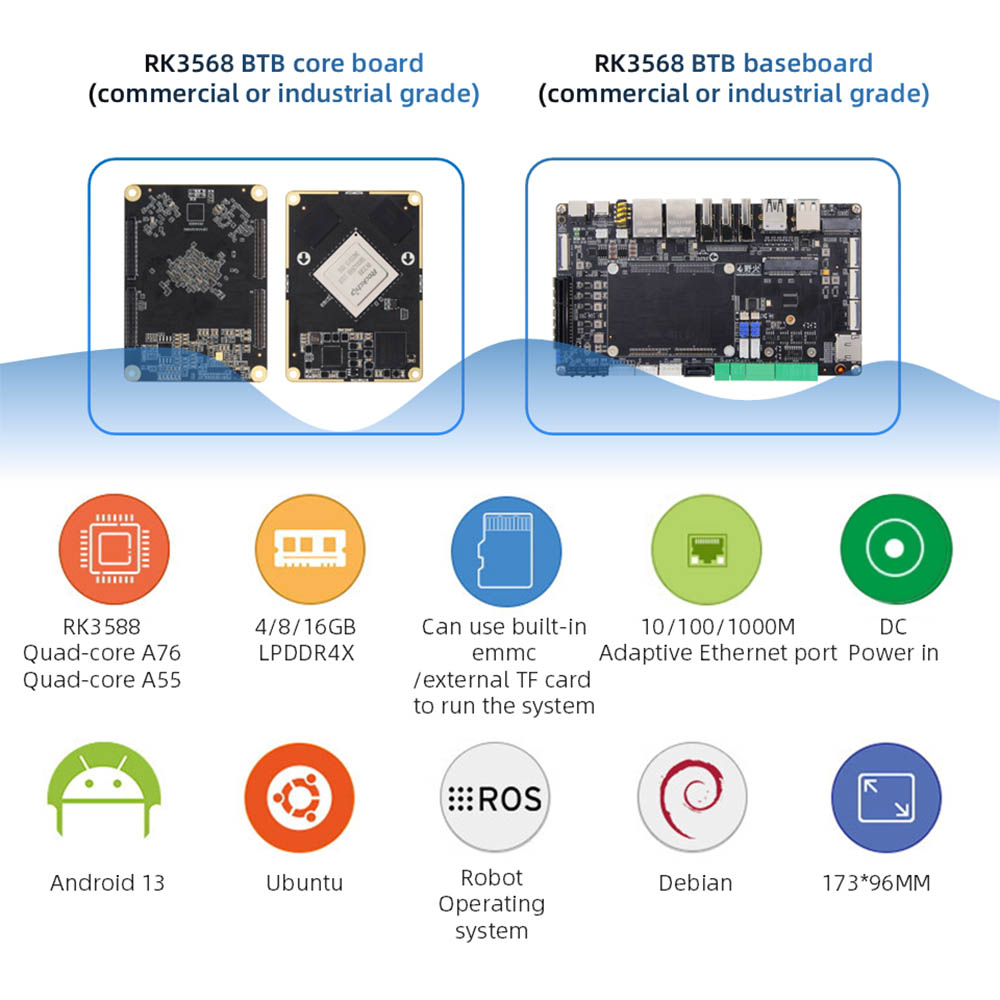

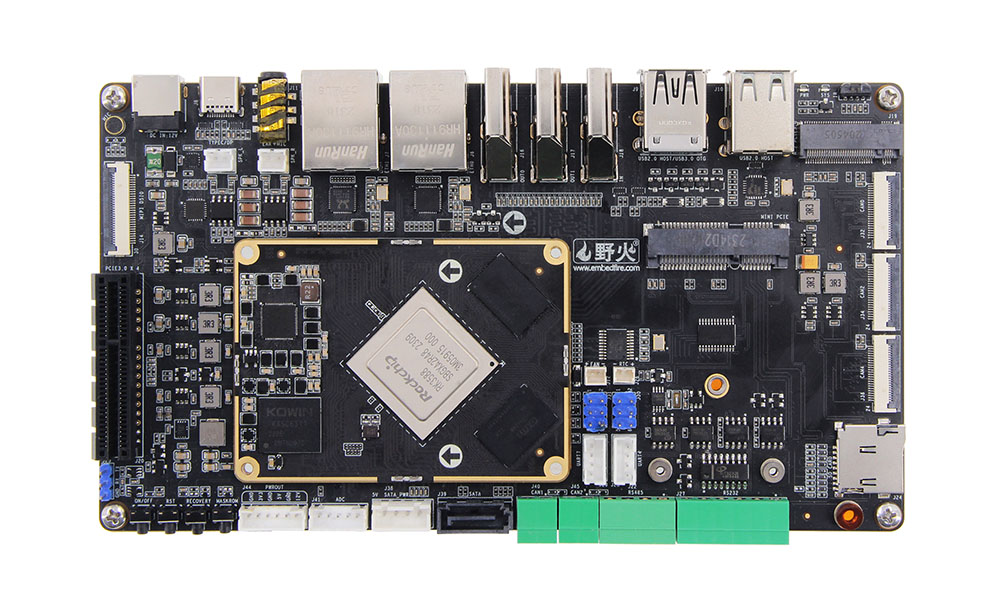

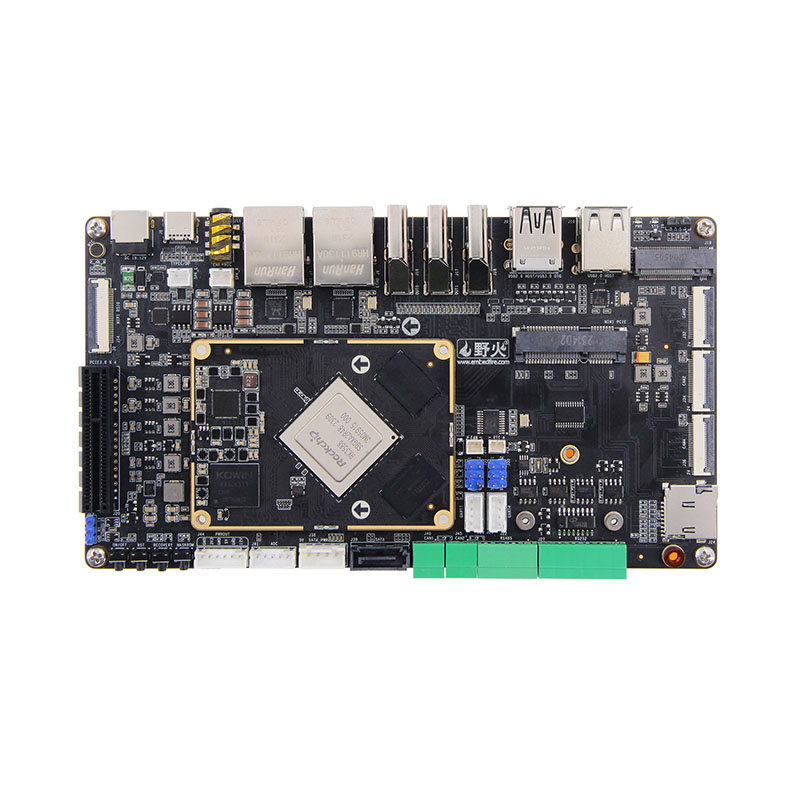

เมนบอร์ด BTB ประกอบด้วยบอร์ดหลักและบอร์ดผู้ให้บริการ/ กระดานรองพื้น

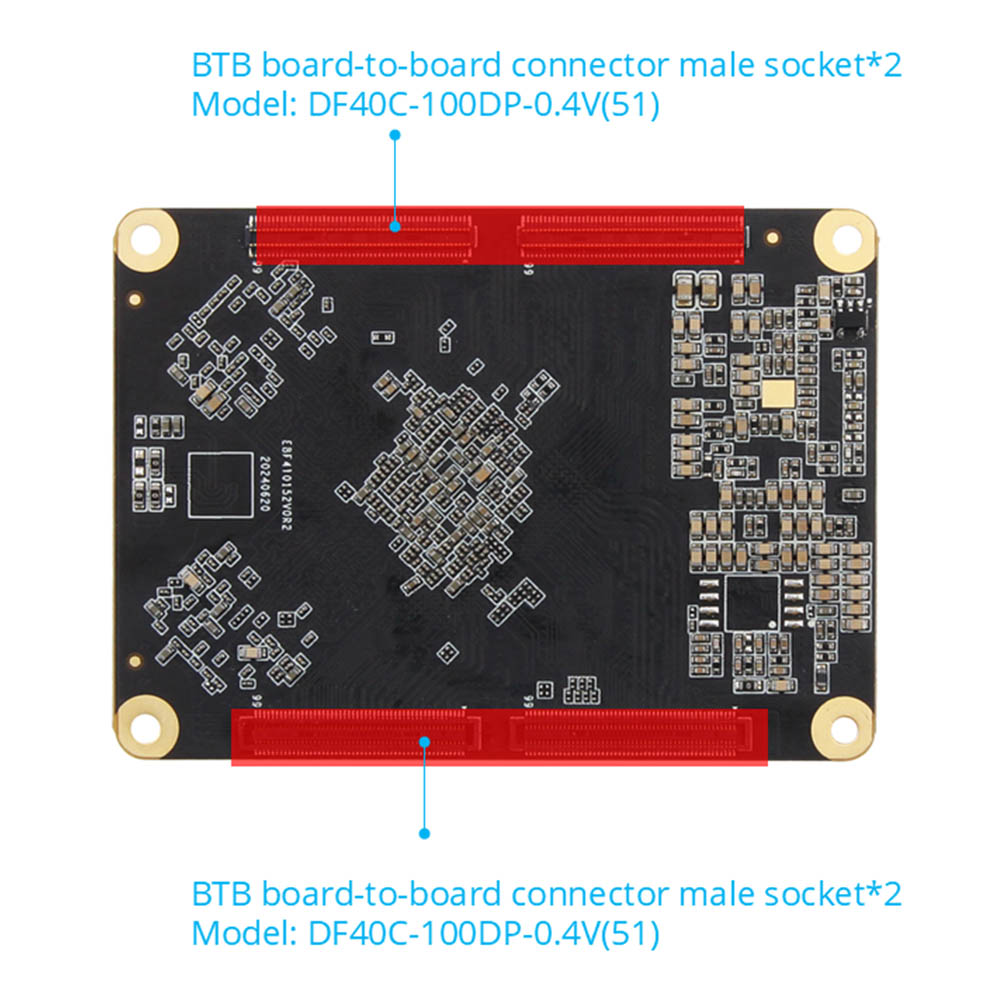

●ตัวเชื่อมต่อ: ตัวเชื่อมต่อชาย: DF40C-100DP-0.4V (51) ตัวเชื่อมต่อหญิง: DF40C-100DS-0.4V (51)

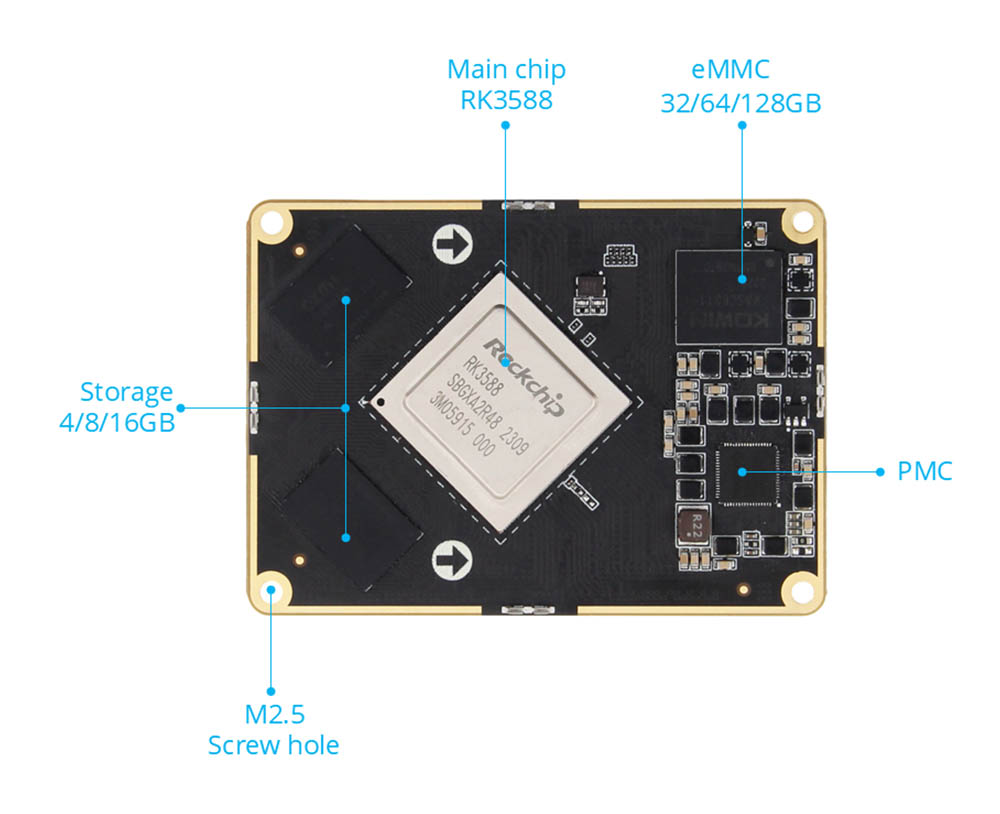

●ชิปหลัก: RK3588 (Quad-core A76 + quad-core A55, Mali-G610, 6TOPS การคำนวณกำลัง) BTB นำไปสู่ 400 พินระยะห่าง 0.5 มม. นำไปสู่ I0 ทั้งหมด
●หน่วยความจำ: 4/8/16GB, LPDDR4/4X
●พื้นที่เก็บข้อมูล: 32/64/128GB EMMC
●ตัวเชื่อมต่อ: ชาย: DF40C-100DP-0.4V (51) หญิง: DF40C-100DS-0.4V (51)

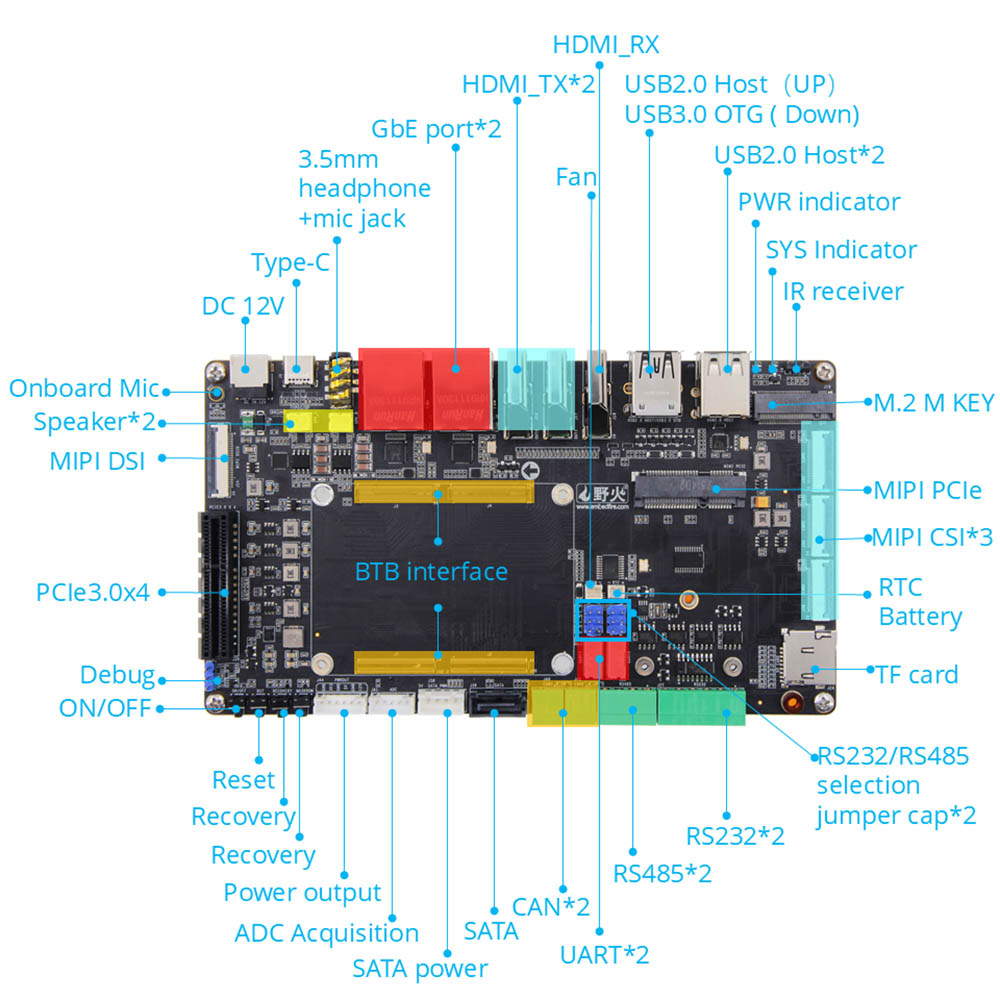

●อินเทอร์เฟซพลังงาน: อินพุต 12V@2A DC อินเตอร์เฟส DC*1; อินเทอร์เฟซเอาท์พุทพลังงาน*1

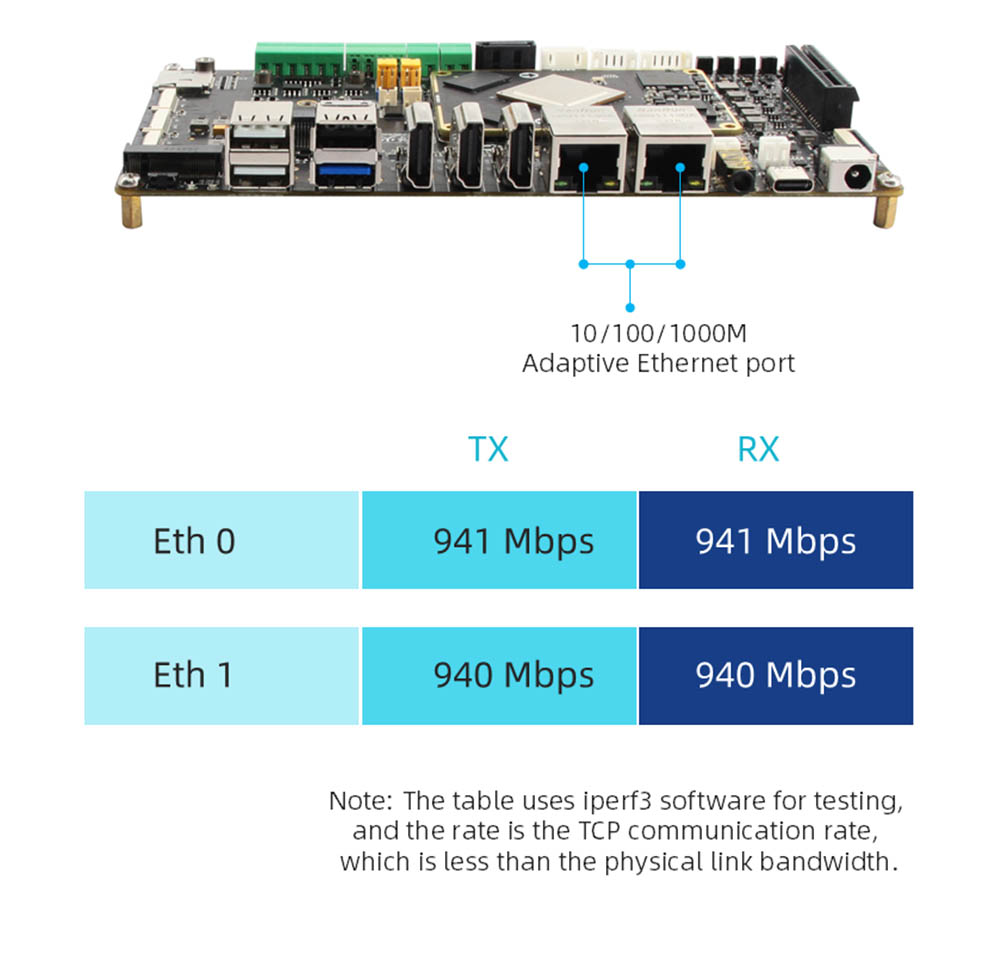

●อีเธอร์เน็ต: พอร์ตเครือข่ายกิกะบิต*2 รองรับอัตราการส่งข้อมูล 10/100/1000MBPS
● HDMI: HDMI12.0 อินพุต*1, สูงสุด 3840x2160@60FPS; HDMI2.1 เอาต์พุต*2 รองรับหลายหน้าจอด้วยหน้าจออื่น ๆ ความละเอียดสูงสุด 7680x4320@60Hz (ความละเอียด 8K)
● MIPI-DSI: อินเตอร์เฟสหน้าจอ MIPI*2 (ด้านหน้า*1, ด้านหลัง*1) สามารถเสียบเข้ากับหน้าจอ Wildfire MIPI รองรับหน้าจอหลายหน้าจอพร้อมหน้าจออื่น ๆ โหมด mipi เดี่ยวความละเอียดสูงสุด 1920*1080@60Hz
● MIPI-CSI: อินเทอร์เฟซกล้อง MIPI*6 (ด้านหน้า*3, ด้านหลัง*3) สามารถเสียบเข้ากับกล้อง Wildfire MIPI
● USB2.0: อินเตอร์เฟส USB-HostType-A*3
● USB3.0: อินเตอร์เฟส USB-OTGTYPE-A*1; อินเตอร์เฟส Type-C*1 สามารถใช้สำหรับการเผาไหม้เฟิร์มแวร์รองรับโปรโตคอล DP1.4

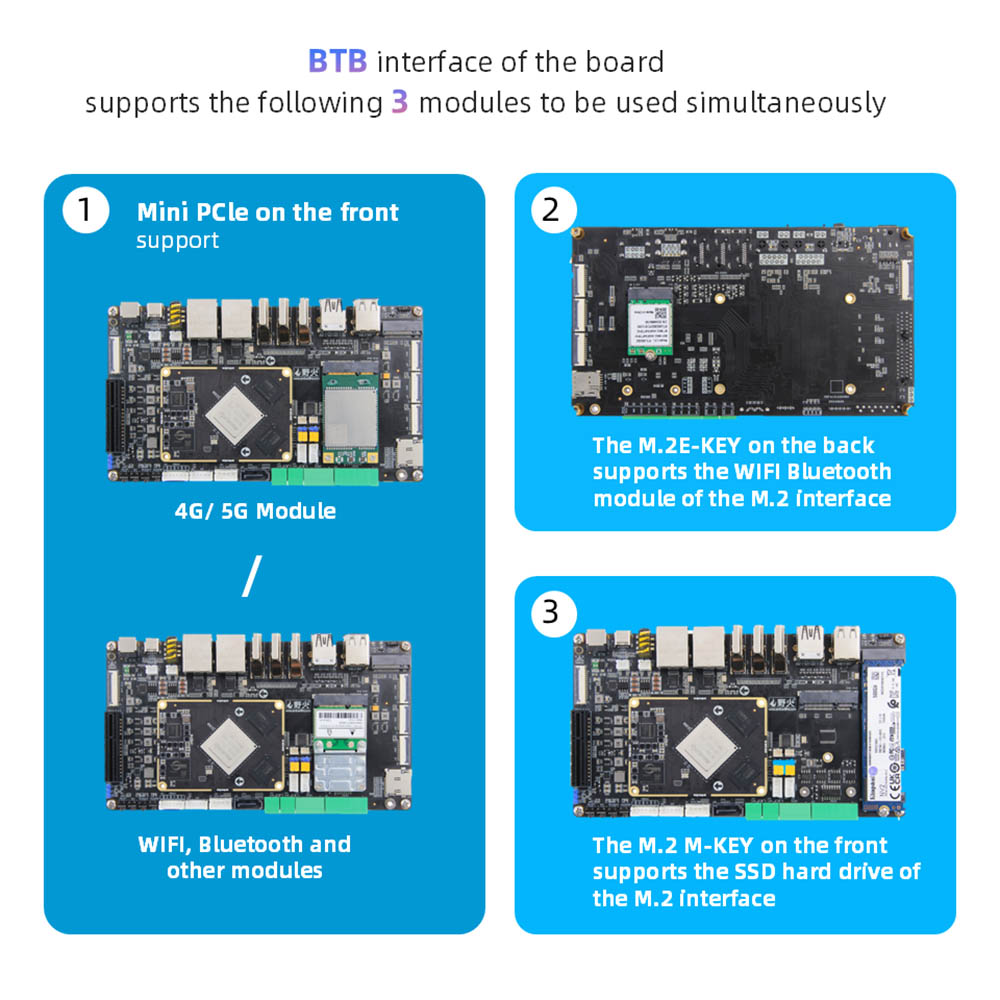

●อินเทอร์เฟซ PCLE: อินเตอร์เฟส Mini-Pcle*1 สามารถใช้กับการ์ดเครือข่าย WiFi ความสูงหรือครึ่งสูงหรือครึ่งความสูงโมดูล 4G หรือโมดูลอินเตอร์เฟสขนาดเล็ก PCLE: PCLE3.0X4*1
● M.2 อินเตอร์เฟส: M.2EKEY อินเตอร์เฟส*1, รองรับโมดูลการ์ดเครือข่ายไร้สาย E-Key M.2; M.2 M อินเทอร์เฟซคีย์*1, รองรับ M.2 M-Key PCLE3.0*สเปค 4Lanes 2280 ฮาร์ดดิสก์
●ผู้ถือการ์ด TF: Micro SD (TF) ที่ถือการ์ด*1 รองรับระบบบูตการ์ด TF สูงสุด 512GB
●ผู้ถือซิมการ์ด: ตัวยึดซิมการ์ด*1, ฟังก์ชั่นซิมการ์ดต้องใช้กับโมดูล 4G
●อินเทอร์เฟซ SATA: อินเตอร์เฟส SATA มาตรฐาน*1; SATA Power Interface*1 รองรับเอาต์พุต 12V
● Can: สามารถ*2
● ADC: ADC Acquisition Interface*1
● Debug Serial Port:
● Debug พอร์ตอนุกรม*1 (UART2), พารามิเตอร์เริ่มต้น 1500000-8-N-1; พอร์ตอนุกรม UART*2 (UART7 & UART9); RS232*2 (UART4 & UART7);
● RS485*2 (UART4 & UART7); RS232/RS485 SELECTION JUMPER อินเตอร์เฟส*2
●เสียง: ไมโครโฟนไมค์ออนบอร์ด*1; อินเทอร์เฟซลำโพง SPK*2, สามารถเชื่อมต่อสัญญาณหูฟังลำโพงไฟ 3W เอาท์พุท + อินพุตไมโครโฟนอินเตอร์เฟส 2-in-1 อินเตอร์เฟส*1
●ปุ่ม: ปุ่มเปิด/ปิด*1; ปุ่ม maskrom*1; ปุ่มกู้คืน*1; รีเซ็ตปุ่ม*
● LED: ตัวบ่งชี้พลังงาน*1; ตัวบ่งชี้ระบบ*1
●ตัวรับสัญญาณอินฟราเรด: รองรับฟังก์ชั่นการควบคุมระยะไกลอินฟราเรด
● RTC: ซ็อกเก็ตพลังงาน RTC*1
●อินเทอร์เฟซพัดลม: รองรับการติดตั้ง 5V หรือ 12V พัดลมระบายความร้อน
● AI Edge Computing： การรักษาความปลอดภัยอัจฉริยะ， การขนส่งอัจฉริยะ， สมาร์ทซิตี้, การวิเคราะห์วิดีโอ
●ระบบอัตโนมัติอุตสาหกรรม: การควบคุม PLC, การมองเห็นของเครื่อง
●หุ่นยนต์: ระบบนำทางอิสระ AI ที่ขับเคลื่อนด้วย AI
●แอพพลิเคชั่นในรถยนต์： ระบบความบันเทิงในรถยนต์ระบบนำทางในรถยนต์
●ป้ายดิจิตอล: การโฆษณาหลายหน้าจอ 8K
●อุปกรณ์การแพทย์: การส่องกล้องทางการแพทย์, ระบบถ่ายภาพอัลตร้าซาวด์
